隧道窯是一種廣泛用于陶瓷、磚瓦、玻璃、冶金等行業(yè)的連續(xù)高溫烘燒設(shè)備。烘窯（即預(yù)熱或啟動(dòng)烘焙過程）是確保隧道窯正常運(yùn)作的重要步驟，目的是通過溫度的逐漸升高，達(dá)到所需的燒制溫度并穩(wěn)定窯體和耐火材料的性能。不同的烘窯方法適應(yīng)不同的生產(chǎn)要求。以下是常見的幾種隧道窯烘窯方法及操作注意事項(xiàng)：

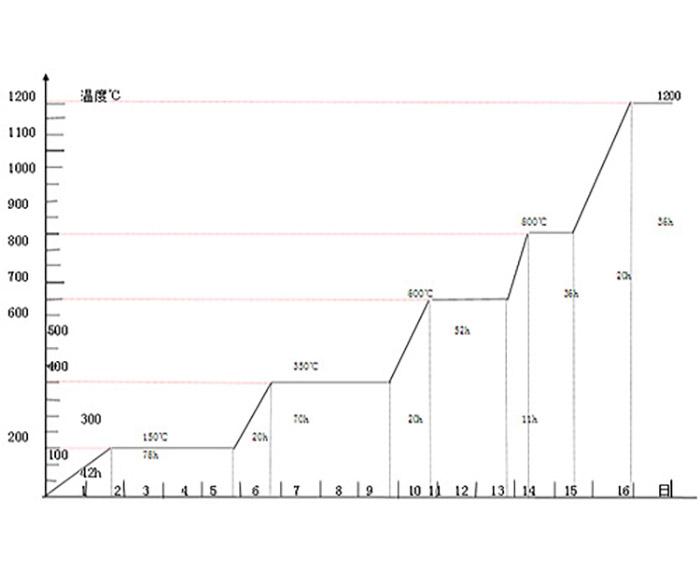

升溫曲線





一、隧道窯烘窯方法



1. 常規(guī)溫度升高法

這是常用的烘窯方法，主要通過逐步升高窯內(nèi)溫度來達(dá)到烘窯目的。



 操作過程：

   初期階段：將窯溫從常溫開始緩慢升溫，通常以每小時(shí)2050°C的速度進(jìn)行。

   升溫中期：隨著溫度的提高，增加升溫速度，但仍保持均勻和漸進(jìn)。

   高溫階段：當(dāng)溫度接近目標(biāo)燒成溫度時(shí)，可以適當(dāng)增加升溫速度，但要避免過快升溫，以免產(chǎn)生熱應(yīng)力和裂紋。



 應(yīng)用場(chǎng)合：適用于傳統(tǒng)陶瓷、磚瓦等工業(yè)生產(chǎn)，主要保證窯體及物料在初期升溫階段的溫度穩(wěn)定性。



2. 預(yù)熱恒溫法

預(yù)熱恒溫法是在窯體達(dá)到一定溫度后，保持一定的溫度一段時(shí)間，再進(jìn)行下一步的升溫。



 操作過程：

   預(yù)熱階段：加熱至某一預(yù)定溫度后，保持一定的恒溫時(shí)間，使窯體和爐襯充分適應(yīng)溫度變化。

   恒溫階段：在此階段溫度變化非常小，目的是逐步消除窯體和耐火材料中的濕氣和其他氣體，減少不均勻膨脹。



 應(yīng)用場(chǎng)合：適用于對(duì)材料要求較高、容易變形或受熱敏感的工藝過程，比如高品質(zhì)陶瓷的燒制。



3. 快速升溫法

該方法通過迅速加熱窯體來達(dá)到快速啟動(dòng)的目的。



 操作過程：

   將窯溫較快地從常溫升高到工作溫度，一般升溫速度可以達(dá)到每小時(shí)50100°C，甚至更高。

   快速升溫的目的是為了節(jié)省時(shí)間，通常用于工期緊張或有特殊需求的生產(chǎn)工藝中。



 應(yīng)用場(chǎng)合：適用于大規(guī)模生產(chǎn)線或緊急生產(chǎn)的需要。



4. 分段加熱法

分段加熱法是將隧道窯分為幾個(gè)加熱段，每個(gè)段設(shè)定不同的升溫速率。



 操作過程：

   將隧道窯分為多個(gè)加熱段，每個(gè)段設(shè)定不同的溫度梯度和升溫速率。

   在某些段保持較低的溫度，以便讓物料的濕氣緩慢釋放，在高溫段達(dá)到燒成溫度。



 應(yīng)用場(chǎng)合：適用于熱敏感性較強(qiáng)的材料，或有特殊加熱要求的產(chǎn)品。





二、隧道窯烘窯操作注意事項(xiàng)



1. 溫度控制

在烘窯過程中，溫度的逐步升高至關(guān)重要。溫度升高過快可能會(huì)導(dǎo)致物料裂開或窯襯開裂，過慢則可能影響生產(chǎn)效率。

需要使用精準(zhǔn)的溫度控制系統(tǒng)，確保每個(gè)段的溫度變化均勻、適度。



2. 濕氣去除

在升溫過程中，尤其是在低溫階段，要確保逐漸排出窯內(nèi)的濕氣。過多的濕氣如果沒有及時(shí)排出，可能導(dǎo)致窯襯損壞或物料表面產(chǎn)生裂紋。

適當(dāng)增加排濕系統(tǒng)的通風(fēng)能力，確保濕氣能夠及時(shí)排出。



3. 窯體溫度均勻性

確保隧道窯的溫度分布均勻，避免出現(xiàn)溫差過大的現(xiàn)象。溫差過大會(huì)導(dǎo)致窯體受熱不均，造成熱應(yīng)力，甚至導(dǎo)致裂紋和物料不均勻燒成。



4. 物料投料與排出

投料時(shí)要根據(jù)窯體溫度調(diào)整投料量和速度，避免在溫度不穩(wěn)定時(shí)投入大量物料。

投料后需要控制物料在窯內(nèi)的停留時(shí)間，避免物料因長(zhǎng)時(shí)間停留而受到過高溫度的影響，導(dǎo)致?lián)p壞或質(zhì)量不合格。



5. 防護(hù)措施

烘窯過程中要有完善的監(jiān)測(cè)系統(tǒng)，確保窯體溫度、氣氛、壓力等數(shù)據(jù)在范圍內(nèi)。

對(duì)操作人員要進(jìn)行培訓(xùn)，尤其是在高溫階段，操作人員須佩戴防護(hù)設(shè)備，防止高溫和有害氣體對(duì)人體造成傷害。



6. 持續(xù)監(jiān)測(cè)和調(diào)整

隧道窯的烘窯過程要持續(xù)監(jiān)測(cè)，并根據(jù)實(shí)際情況進(jìn)行調(diào)整。例如，如果發(fā)現(xiàn)某一部分溫度升高過快或過慢，可以根據(jù)需要調(diào)整燃料供應(yīng)或風(fēng)機(jī)調(diào)節(jié)。



7. 窯體健康監(jiān)測(cè)

定期檢查窯體和耐火襯里的健康狀況，防止窯體過熱導(dǎo)致襯里損壞。定期進(jìn)行耐火材料的檢測(cè)和更換，確保窯體的正常使用。





總結(jié)



隧道窯的烘窯方法包括常規(guī)溫度升高法、預(yù)熱恒溫法、快速升溫法和分段加熱法等，每種方法有其適用的場(chǎng)合和特點(diǎn)。在操作過程中，需要特別注意溫度控制、濕氣去除、窯體溫度均勻性等方面，同時(shí)保持操作并進(jìn)行持續(xù)監(jiān)控。通過這些措施，可以有效提高窯體及物料的使用壽命，確保產(chǎn)品質(zhì)量，保障生產(chǎn)的順利進(jìn)行。
