水泥行業(yè)鎂鐵尖晶石磚
相關(guān)資訊

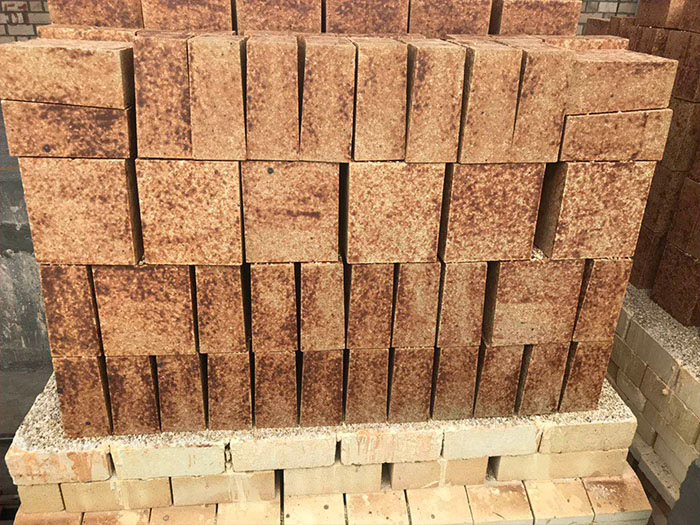

鎂鐵尖晶石磚是由鎂砂和鐵鋁尖晶石為主要原料，高溫?zé)Y(jié)而成。具有良好的掛窯皮性能，抗熱震穩(wěn)定性好，抗熱負(fù)荷疲勞性能良，良好的抗化學(xué)侵蝕性能，抗過熱性損毀性能，抗氧化還原性能較好，特別是高溫機(jī)械柔性，耐磨損性能較好，但是在窯內(nèi)氣氛的氧化－還原性質(zhì)變換頻繁時，它會因體積膨松而損壞。在燒成帶，過渡帶，用它替代鎂鉻磚，鎂尖晶石磚，效果也相當(dāng)好。同時使用它時會使備用庫存減少，降低成本。在回轉(zhuǎn)窯的輪墊處它是理想選擇。
理化指標(biāo)
理化指標(biāo)
| 項(xiàng)目 | 指標(biāo) | |
| 鎂鐵尖晶石磚 | 高韌性鎂鐵尖晶石磚 | |
| MgO % | ≥85 | ≥88 |
| Fe2O3 % | 5~7.5 | 5~6 |
| Al2O3 % | 3~5 | 4~7 |
| 體積密度 g/cm3 | ≥3 | ≥2.9 |
| 顯氣孔率 % | ≤17 | ≤16 |
| 常溫耐壓強(qiáng)度 MPa | ≥45 | ≥55 |
| 熱震穩(wěn)定性 次 1100℃水冷 | ≥6 | ≥8 |
| 0.2MPa荷重軟化開始溫度 ℃ | ≥1600 | ≥1650 |
| 熱膨脹率 % 1400℃ | ≤1.6 | ≤1.7 |
| 導(dǎo)熱系數(shù) W/(m·K) 350±25℃ | ≤2.6 | ≤2.6 |
